产品概述
通过使用 免震装置（低硬度叠层橡胶垫）免震装置（低硬度叠层橡胶垫） 水箱是用于生存的生命线水箱是用于生存的生命线设施，为持续执行水箱的蓄水和排水功能而开发的产品。
 |

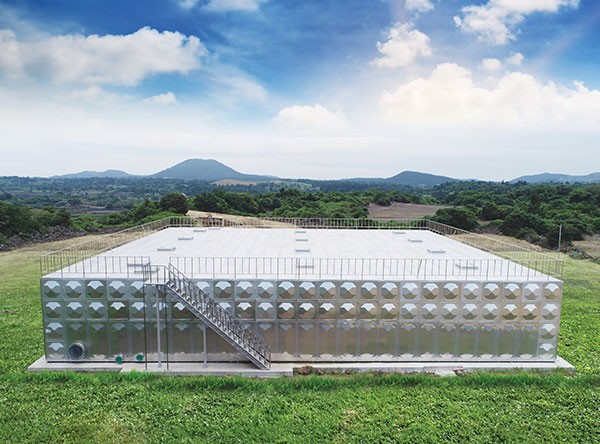

STS免震型水箱
|
功能和特点
免震支撑和辅助支撑
橡胶和内板交替层压，抑制压缩变形时的膨胀现象，增加耐荷力
- 可承受50kN至500kN垂直载荷
- 橡胶的复原力几乎没有残留位移
- 无腐蚀，易于维护
- 橡胶与上、下板螺栓紧固和固定，在橡胶不滑动的情况下可以剪切应变
免震垫
- 可调节水箱的水平力
- 采用低摩擦系数的PTFE垫片，辅助免震支座弹性运动时的剪切力
辅助垫
通过ANSYS结构分析程序反映设计
韩国首次开发出预测水箱安全性的程序
- 应力分析结果显示，免震型水箱的应力减少了约60%/验证了采用免震式垫板后水箱的可靠性和安全性
- 基于公司版有限要素分析程序ANSYS Mechanical，构建水箱专用设计程序，将规格设置为与实际产品相同，并通过结构分析模拟得出结果值。
- 不锈钢非免震水箱（最大应力113.47 MPA）
- 不锈钢免震水箱（最大应力55.833MPA）
使用自行引进的ANSYS结构分析自动化程序（WT Seismic Pro）计算水箱规格的地酸数量和位置
保温一体式和转弯板
采用一体型面板，提高隔热性能、耐久力，采用无焊接圆形面板减少应力集中
- 采用保温一体式100T面板和转弯板无焊接技术，提高水箱本体内力和保温性，提高隔热性能
- STS保温一体式水箱专利技术结合【专利第10-1204897】
保温密封 | 三重结构保温一体面板
- 不锈钢板制水箱专利技术结合[专利第10-0890458]
适用转弯板 Water Tank
免震型水箱振动台试验验证完成
- 防震研究中心安全性验证完成
- 韩国国内最高，里氏7.0级
防震研究中心振动台试验
振动台试验结果，地震波响应谱
非免震检定 地震
免震 红色, 蓝色
振动台试验结果，最大水压，最大应力减少率
您可以通过向左/向右滚动来检查它。
| 分配 | 最大水压 (ton /m²) | 最大应力 (MPa) | ||||
|---|---|---|---|---|---|---|
| 地震波 | 非隔离 | NRB (子公司) | LRB (比较) | 非隔离 | NRB (子公司) | LRB (比较) |
| KCSC | 3.25 | 2.57 | 2.64 | 555.9 | 359.6 | 599.3 |
| Hachinohe | 3.66 | 2.64 | 2.77 | 538.1 | 397.4 | 497.2 |
| 北岭 | 3.41 | 2.57 | 3.24 | 731.0 | 429.9 | 733.9 |
| EI - 中心 | 3.32 | 2.88 | 2.99 | 596.2 | 480.8 | 599.8 |
| 降低费率 (平均的) | 非隔离 准备 NRB 20.68% 减少 | 非隔离 准备 NRB 30.5% 减少 | ||||
对非免震水箱和采用免震支撑的免震型水箱进行比较分析的结果
最大水压约20%，最大应力约30%以上的平均下降率，确认了比非免震水箱优秀的免震性能
免震型水箱技术效果
* 免震型和普通型水箱地震时内部慢化现象比较模型
防止因水箱内部流体流动减少而出现延迟现象（防止内部损坏）
